Přípravek na hledání středů

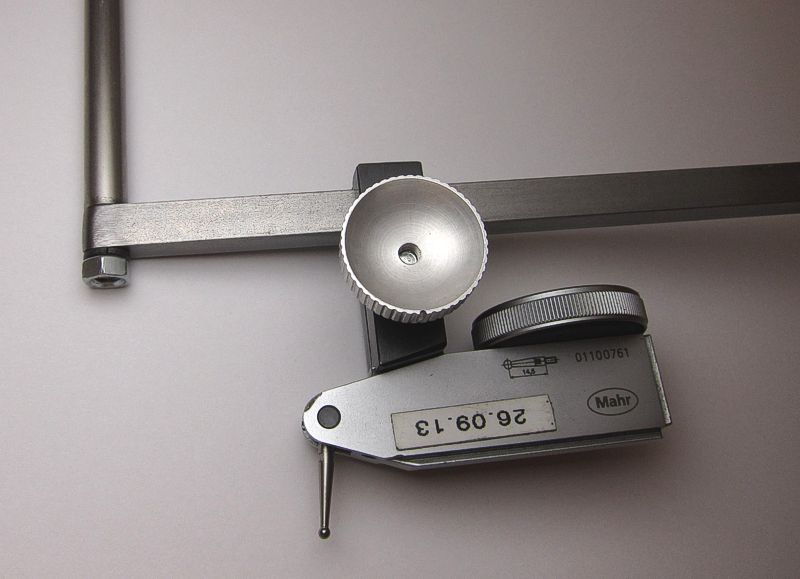

Jedná se v podstatě o stavitelný držák mikrometrického úchylkoměru.
Na vodorovné ramínko je použita klínkovina 7x8 mm, na hřídel pak kulatina 8mm.
Vlastní držák je z hranolku 7x12 mm černěném v oleji. V šikmé rybině je upevněn úchylkoměr, v obdélníkové pak ramínko. Šroub 4mm je upevněn v jedné části držáku, druhá se přitahuje frézovanou maticí.

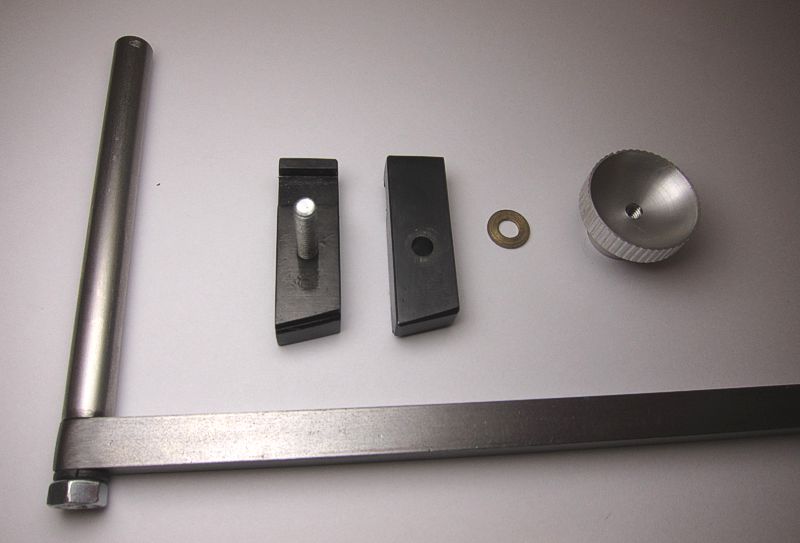

Jednotlivé komponenty:

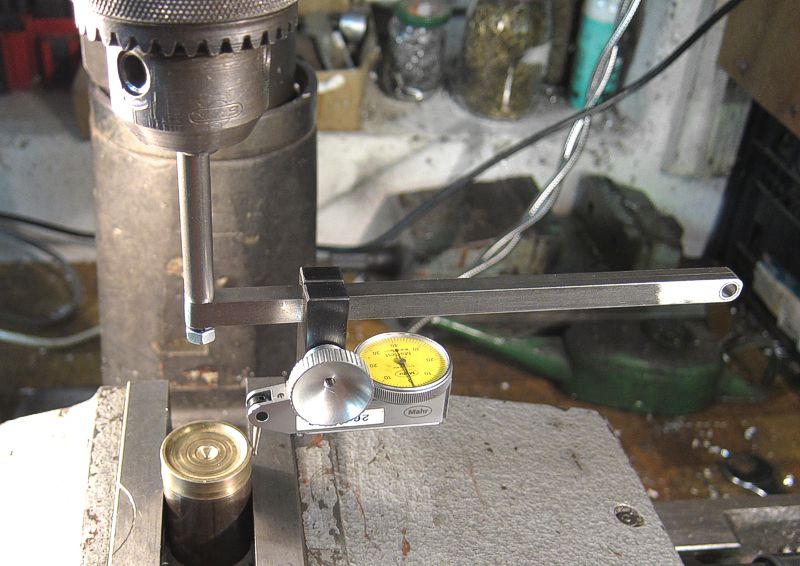

Příklad použití na stroji:
