Parní stroj
K tomuto strojku už mám dá se říct "nostalgický vztah". Byl první který jsem před lety vyrobil na nově zakoupeném soustruhu PROMA SP500.

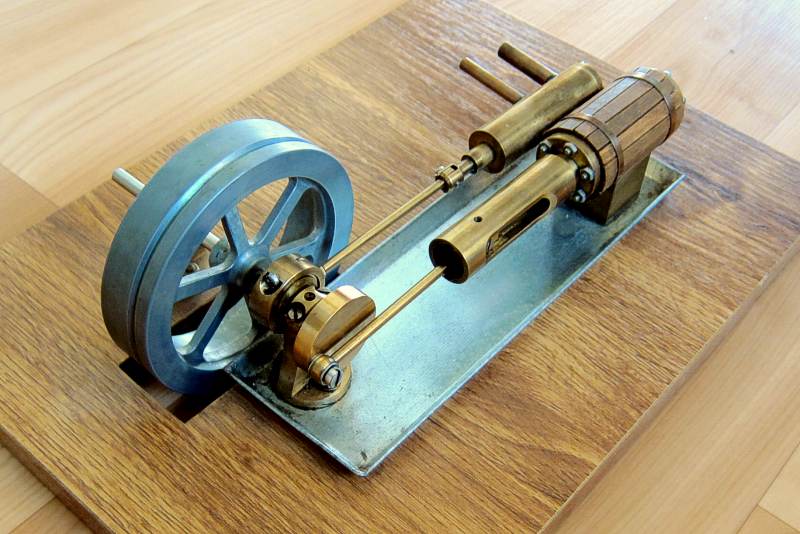

Parní strojek – dvojčinný, šoupátko 9mm, píst 18mm, zdvih 25mm
Zatím ho provozuji příležitostně pomocí papiňáku. Plný hrnec ho vydrží pohánět při rozumných otáčkách několik hodin.

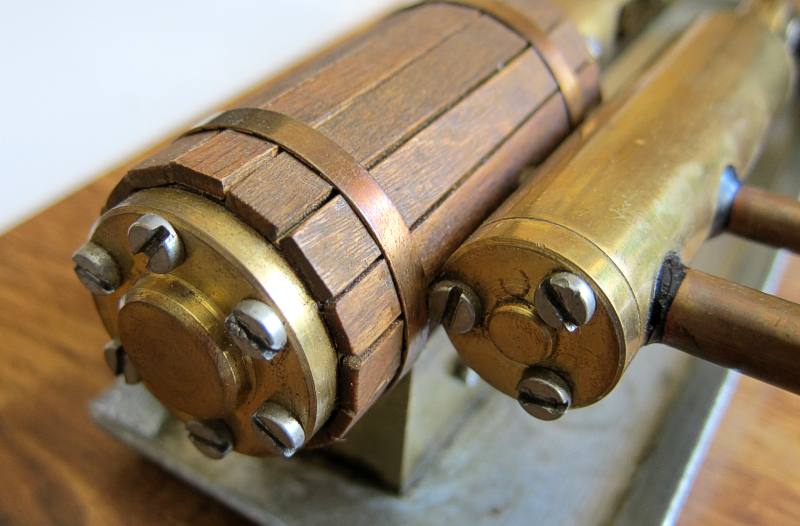

Dřevěná izolace válce je z namořených špejlí od nanuka.

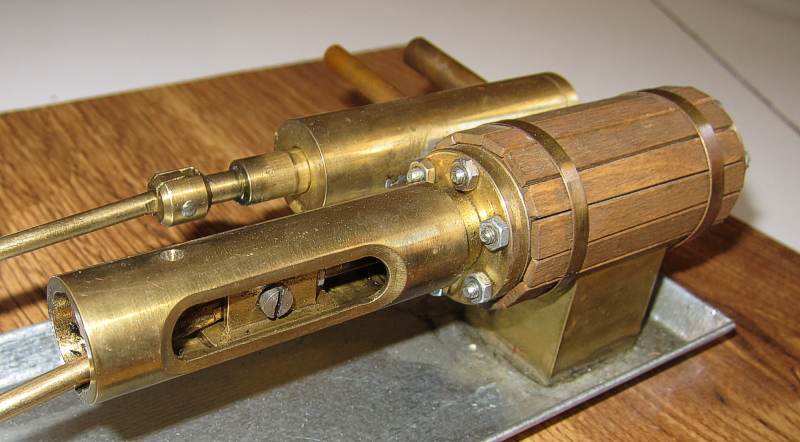

Křižák se pohybuje v trubkovém vedením, mazání je z hora.

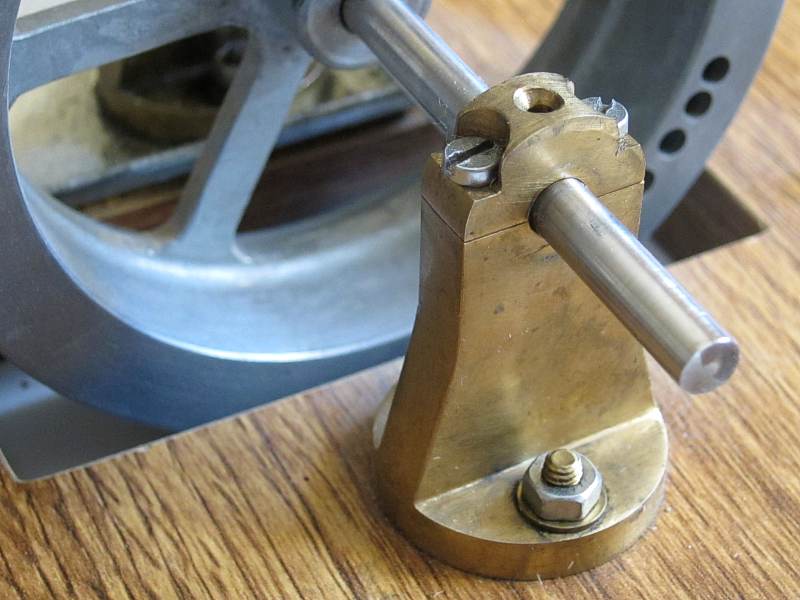

Ložiska klikové hřídele.

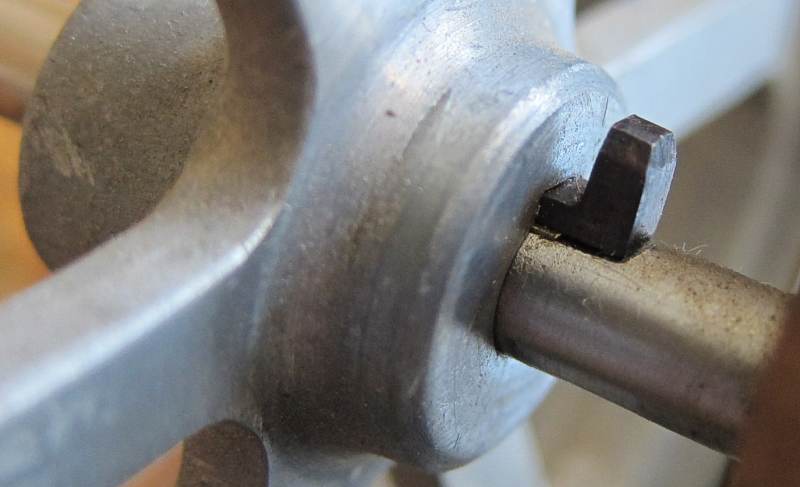

Setrvačník o průměru 100mm pochází z magnetofonu, vyřezal jsem v něm loukotě a na hřídel naklínoval.

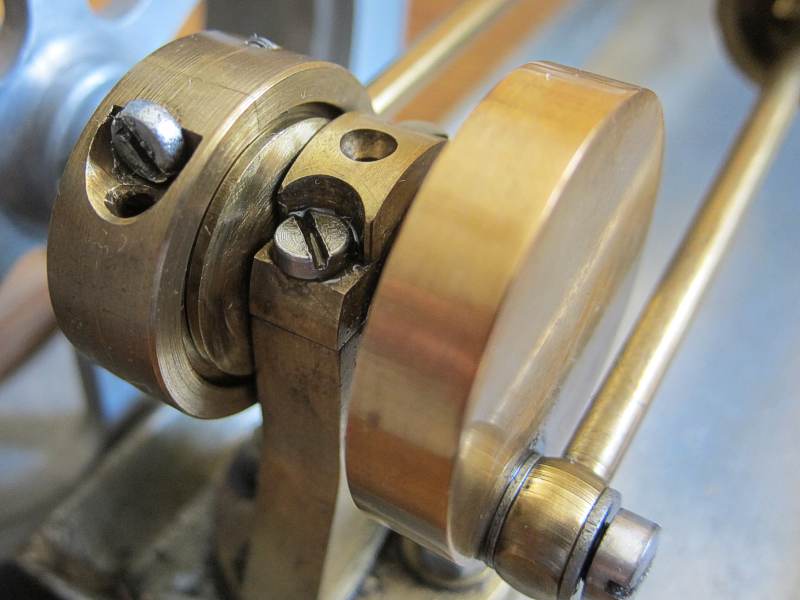

Excentr pro pohon šoupátka, ložisko, klikovka, ojnice.

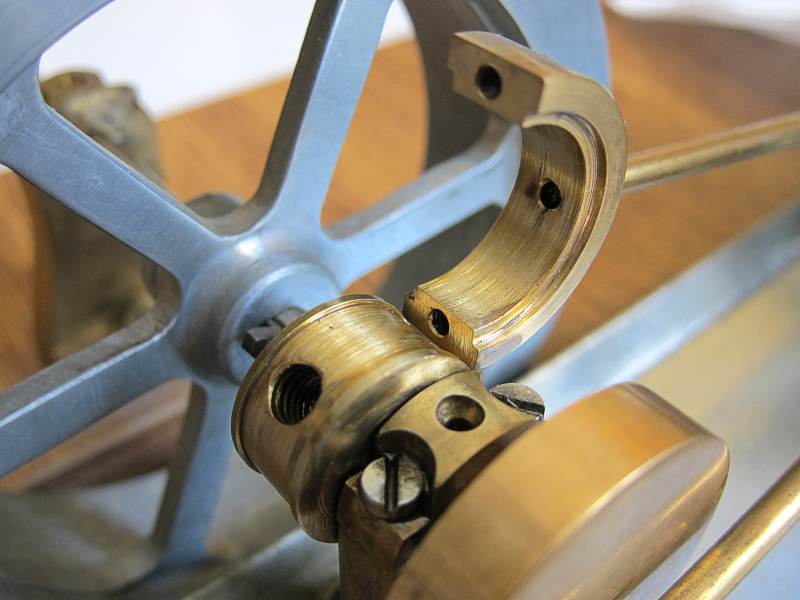

Vzhled excentru.

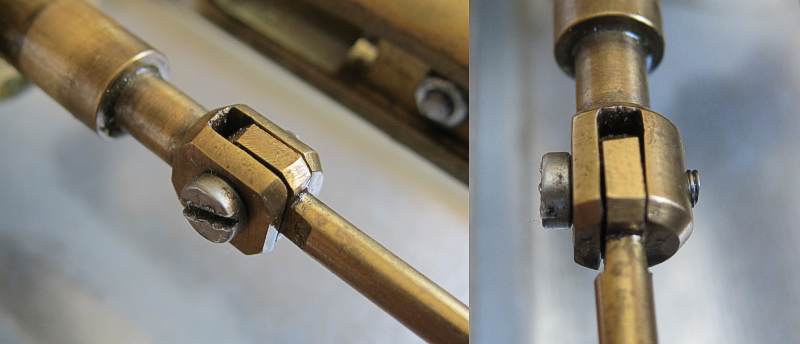

Detail kloubu šoupátka.

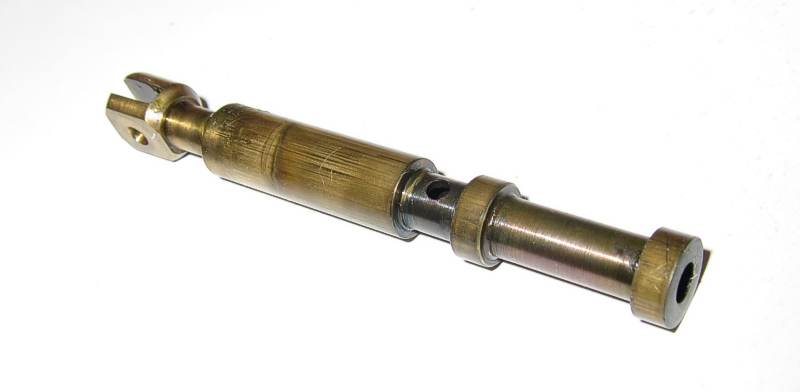

Šoupátko je pístové s odvrtaným středem.

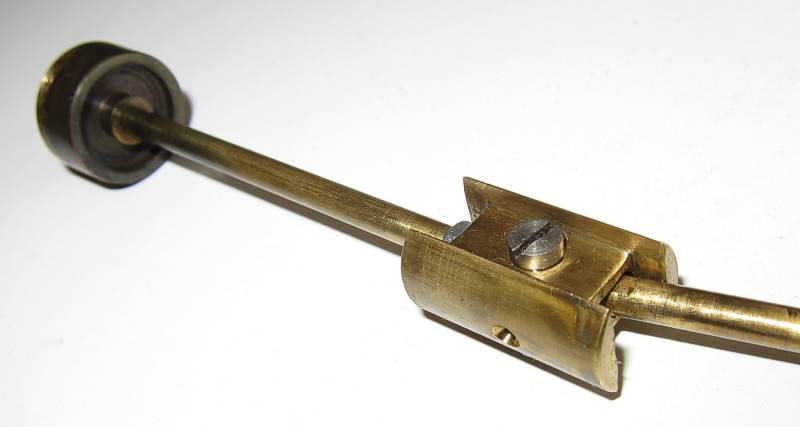

Křižák s pístem. Otvor je při chodu shora a maže se jím ložisko ojnice.

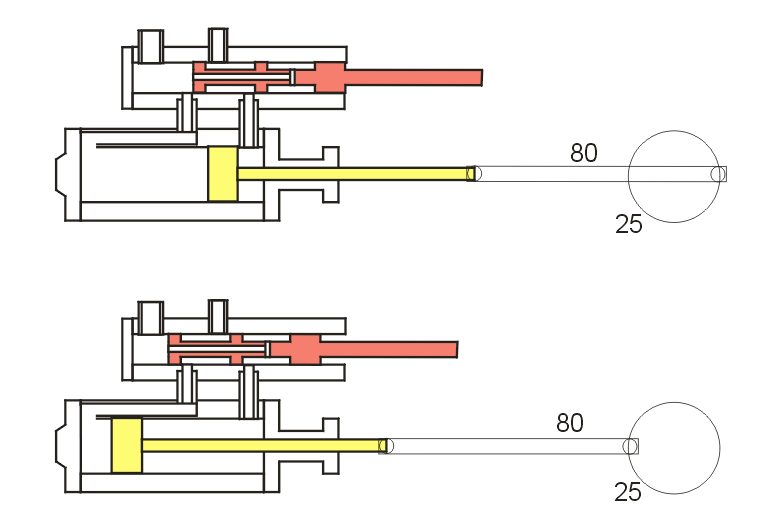

Schéma stroje a orientační rozměry klikovky a ojnice.
Využití?
Nedalo mi to a
zkusil jsem si složit jednu pokusnou sestavu:
zdroj tepla – plynový vařič, hořák 1700W (stačil by i o něco slabší,
při běhu zlehka podfukoval přetlakový ventil)
zdroj páry – papiňák, s manometrem, tlak páry 0,5 atmosféry (větší
tlak mi upustí ventilem)
parní strojek – dvojčinný, šoupátko 9mm, píst 18mm, zdvih 25mm ( na
tuhle sestavu je hodně slabý, měl co dělat, aby to utočil)
generátor - přemotaný alternátor z os. auta, rotor opatřen ferit. magnetem,
při chodu naprázdno dával 9,5V, akumulátor 6V nabíjel při 6,4V proudem
max. 0,2A.
Při orientačním propočtu mi vyšlo že
účinnost sestavy je 0,075%.
Co k tomu dodat že?
