Jednoduchý zdroj VN
Možná tohle zapojení znáte, možná ne. Já ho stáhnul odněkud z webu a líbí se mi jeho jednoduchost.

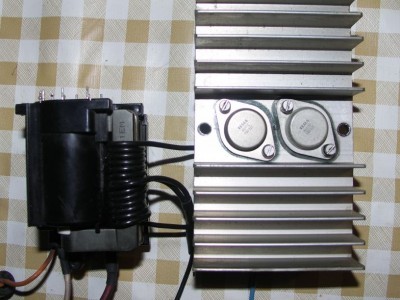

Primár vineme tak, že nejprve navineme zhruba 6 závitů, uděláme odbočku na + napájení a stejným směrem dovineme zbytek závitů. Buzení VN transformátoru zajišťují například tranzistory řady KU60X, odpory (min. 2W) se dá nastavit požadovaný výkon. Při odporech cca 500 ohmů je odběr 1A při 12V. Zdroj sice udělá nejdelší jisky cca 20 mm, ale jsou poměrně mdlé (VN napětí je měkké). Při 100ohmech si zdroj vezme z 12V 2,5A naprázdno, 5A při oblouku. VN napětí je mnohem menší, ale mnohem tvrdší. Zapálený oblouk má větší energii - barva do žluta a dá se natáhnout na 15 mm při použití trafa z ČB televize.
Pokud potřebujete stejnosměrný proud, dá se použít VN trafo z monitoru které má zabudovanou usměrňovací diodu.
Pokud proud střídavý, dá se použít VN trafo ze starší televize, kde byla VN dioda odděleně.
